Opis pliku kontraktu XML

Poniżej pokazane są fragmenty pliku kontraktu XML dla klasy AdvancedExampleComponent dziedziczącej po SimpleExampleComponent, która również posiada swój kontrakt XML. Pliki XML z opisem klasy muszą mieć nazwę w formacie <NazwaKlasy>.contract.xml i należeć do tego samego pakietu co opisywana klasa. Wynika to z faktu, że są one ładowane wykorzystując getResourceAsStream na klasie komponentu.

Opis pliku kontraktu na przykładzie AdvancedExampleComponent.contract.xml

<component> jest głównym elementem struktury XML. Wymagany atrybut class określa jakiej klasy dotyczy opis. Wymagany atrybut version określa wersję komponentu.

<component
  class="org.jage.property.xml.testHelpers.AdvancedExampleComponent"
  version="1.0.0" xmlns="org.jage"
  xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="org.jage ageDependency.xsd">

<extends> określa po jakim komponencie dziedziczy komponent opisywany. W pliku XML może znajdować się co najwyżej jeden taki element. Atrybut class zawiera pełną nazwę klasy nadrzędnej i jest wymagany. Atrybut version określa wersję klasy nadrzędnej. Jeżeli w pliku kontraktu uwzględnimy ten element, to klasa rodzica także musi mieć swój plik kontraktu

	<extends class="org.jage.property.xml.testHelpers.SimpleExampleComponent" version="1.0.0" />

<implements> określa jakie interfejsy implementuje dany komponent. Atrybut class zawiera pełną nazwę implementowanego interfejsu i jest wymagany. Atrybut version określa wersję implementowanego interfejsu. Element ten nie jest wymagany, jeśli klasa nie implementuje specyficznego interfejsu.

	<implements class="org.jage.strategy.IStrategy" version="3.2.1" />

<requires> określa od jakich komponentów może zależeć opisywany komponent. Atrybut class zawiera pełną nazwę wymaganej klasy i jest obowiązkowy. Atrybut version określa wersję wymaganego komponentu. Element można pominąć, jeśli poprawne działanie komponentu nie zależy od innych.

	<requires class="org.jage.component.AnotherSimpleExampleComponent" version="1.2.4"/>

<declaration> to część zawierająca opis atrybutów komponentu. W pliku XML musi znajdować się dokładnie jeden taki element, choć może być pusty.

	<declaration>

<attribute> opisuje atrybut klasy. Wymagane atrybuty:

  • name - nazwa atrybutu,
  • access - określa sposób dostępu do atrybutu ("direct"/"setter"),
  • required - określa czy wymagane jest ustawianie wartości atrybutu (aktualnie nieobsługiwane).
  • atrybuty setter i getter służą do podania nazw settera i gettera dla danego atrybutu, gdy parametr access jest ustawiony na "setter". Jeżeli nazwy settera i gettera są standardowe (czyli w formacie set/get|<CapitalizedFirstLetterOfAttributeName>, np. setMyAttribute dla atrybutu myAttribute), to można pominąć podawanie nazw settera i gettera.
  • atrybut fieldName służy do podania nazwy pola odpowiadającego danemu atrybutowi, gdy parametr access jest ustawiony na "direct". Jeżeli nazwa pola jest taka sama jak nazwa atrybutu, to można pominąć podawanie nazwy pola.
    Istnieje jeszcze opcjonalny atrybut modifier określający modyfikator dostępu. zobacz tutaj
    <attribute access="direct" modifier="1" name="array" required="true">
      <type>
        <array dims="3">
          <type>
            <primitive name="int"/>
          </type>
        </array>
      </type>
    </attribute>
    <attribute access="direct" modifier="0" name="map" required="true">
      <type>
        <parametrized class="interface java.util.Map">
          <type>
            <simpleClass>java.lang.String</simpleClass>
          </type>
          <type>
            <simpleClass>java.lang.Integer</simpleClass>
          </type>
        </parametrized>
      </type>
    </attribute>
    <attribute access="setter" modifier="2" name="intProperty" fieldName="_intProperty" required="true"
         getter="getIntProperty" setter="setIntProperty">
      <type>
        <primitive name="int"/>
      </type>
    </attribute>

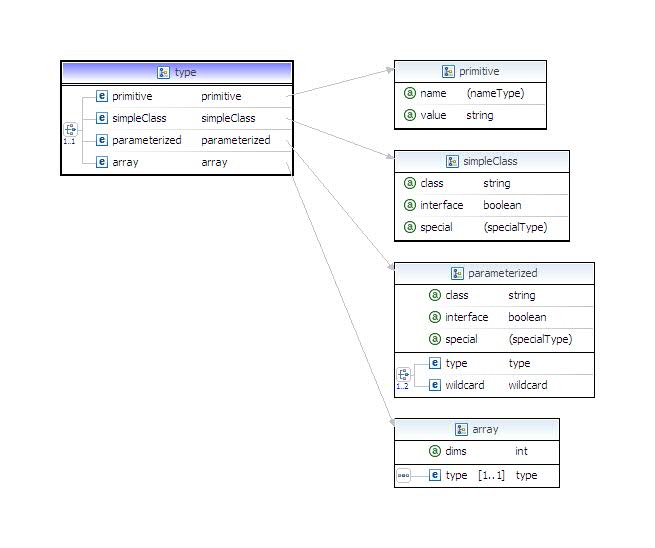

  • element <type>, którego strukturę najlepiej opisuje poniższy rysunek. Wewnątrz elementu <type> może się znajdować dokładnie jeden z elementów <primitive>, <simpleClass>, <array> albo <parametrized>.

<primitive> zawiera atrybut obowiązkowy name definiujący typ prymitywny (np. int, boolean) i opcjonalny value definiujący domyślną wartość (aktualnie nie jest wykorzystywany).

<simpleClass> jest elementem prostym. Wewnątrz niego należy podać pełną nazwę klasy.

<parametrized> służy do opisu klas parametryzowanych (m.in. kolekcji i map). Atrybut class określa z jaką klasą mamy do czynienia. Zagnieżdżone elementy <type> i <wildcard> określają typy klas "wewnętrznych". <wildcard> to specjalny typ dla parametrów <?>, <? extends T> i <? implements T>. <upper> i <lower> określają górne i dolne ograniczenie w hierarchii dziedziczenia. zobacz tutaj

Dodatkowo <simpleClass> i <parametrized> posiadają opcjonalne parametry interface (typu boolean) i special (przyjmuje jedną z wartości: "list", "set" lub "map"). Pierwszy z nich wskazuje czy "klasa" podana w atrybucie class jest interfejsem. Drugi wskazuje, że mamy do czynienia z listą, zbiorem lub mapą. Oba parametry zostały przygotowane na potrzeby przyszłych potrzeb i aktualnie nie są wykorzystywane.

Poniżej widać opis atrybutu o nazwie list będącego listą Stringów.

    <attribute access="direct" modifier="0" name="list" required="true">
      <type>
        <parametrized class="class java.util.ArrayList" special="list">
          <type>
            <simpleClass>java.lang.String</simpleClass>
          </type>
        </parametrized>
      </type>
    </attribute>

Poniżej widać opis atrybutu o nazwie map będącego mapą z kluczami typu String i wartościami typu Integer.

    <attribute access="direct" modifier="0" name="map" required="true">
      <type>
        <parametrized class="java.util.Map" interface="true" special="map">
          <type>
            <simpleClass>java.lang.String</simpleClass>
          </type>
          <type>
            <simpleClass>java.lang.Integer</simpleClass>
          </type>
        </parametrized>
      </type>
    </attribute>

Poniżej widać opis atrybutu o nazwie SClass typu <? super Integer>.

    <attribute access="direct" modifier="2" name="SClass" required="true">
      <type>
        <parametrized class="class java.lang.Class">
          <wildcard>
            <lower>
              <type>
                <simpleClass>java.lang.Integer</simpleClass>
              </type>
            </lower>
            <upper>
              <type>
                <simpleClass>java.lang.Object</simpleClass>
              </type>
            </upper>
          </wildcard>
        </parametrized>
      </type>
    </attribute>

<array> służy do definiowania tablic. Atrybut dims określa wymiarowość tablicy, a zagnieżdżony element <type> typ elementów tablicy.

Poniżej widać przykład trójwymiarowej tablicy intów.

    <attribute access="direct" modifier="1" name="array" required="true">
      <type>
        <array dims="3">
          <type>
            <primitive name="int"/>
          </type>
        </array>
      </type>
    </attribute>
